지난번에 1,2 과정에 이어서 나머지 작업을 진행해보겠습니다.

https://sound-story.tistory.com/23

3. 클라이언트에서 VPN 연결 활성화

① [대상 네트워크 연결] 탭에서 [대상 네트워크 연결]을 실행한다.

② VPC와 연결할 서브넷을 선택한다. private 서브넷에 연결하기 위해 private 서브넷을 선택하며, 현재 a와 c 2개의 private subnet을 구성하였으므로 두 개의 대상 네트워크를 두 번에 걸쳐 연결한다.

③ 이제  Client VPN 엔드포인트의 상태가 Availble로 변경되면, 클라이언트가 VPN 연결을 설정할 수 있지만, 권한 부여 규칙을 추가할 때까지는 VPC 내 리소스에 액세스 할 수 없다.

4. 클라이언트가 네트워크에 연결하도록 승인

① 권한 부여 규칙을 생성하여 VPC에 액세스할 수 있는 클라이언트를 지정한다.

5. 클라이언트 VPN 엔드포인트 구성 파일 다운로드

① [클라이언트 구성 다운로드]를 클릭하여 .ovpn형태의 Client config 파일을 다운로드한다.

② 다운로드한 client config 파일을 아래와 같은 형태로 수정한다.

6. Client VPN 엔드포인트에 연결

① AWS Client VPN download

https://aws.amazon.com/ko/vpn/client-vpn-download/ 에서 다운로드하여 설치한다.

② openVPN을 실행하여 config파일을 import 한다.

③ vpn연결

지난번에 이어 Client VPN 구축 작업을 해보겠습니다.

https://sound-story.tistory.com/22

2. 클라이언트 VPN 엔드포인트 생성

① Amazon VPC 콘솔에 접속한다.

② [클라이언트 VPN 엔드포인트]를 선택한 다음 [클라이언트 VPN 엔드포인트 생성]을 클릭한다.

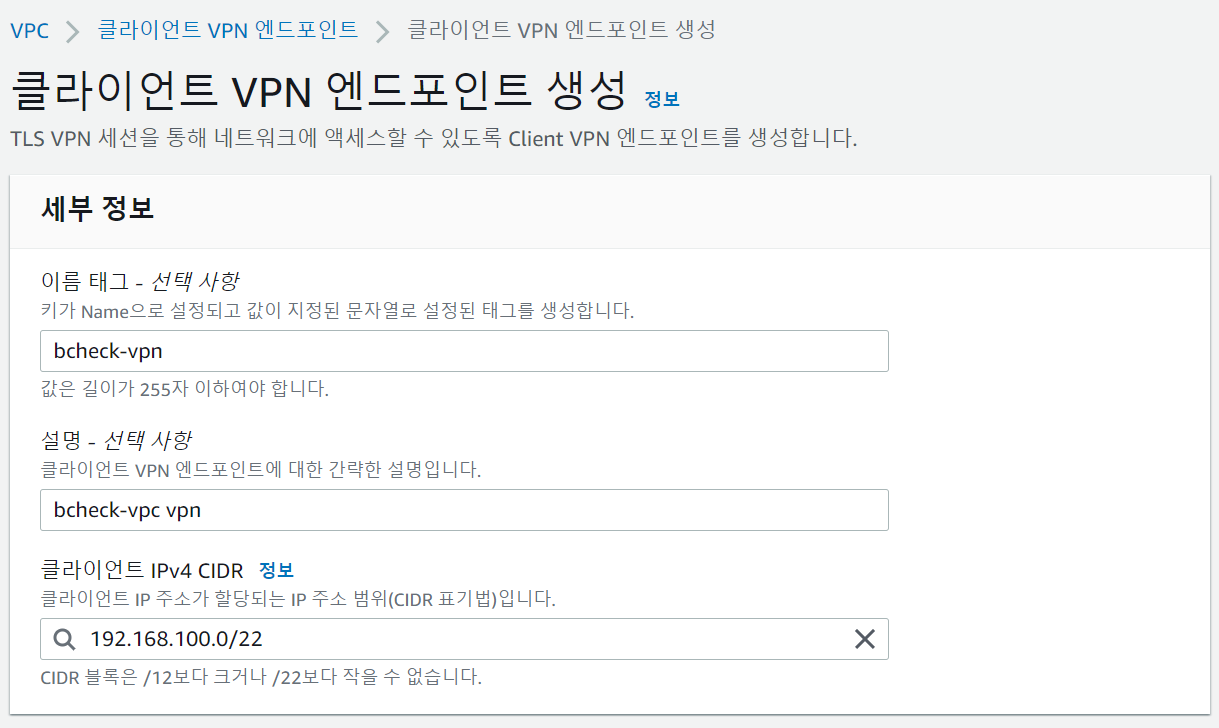

③ Client VPN 엔드포인트의 이름과 설명을 입력하고, 클라이언트 IPv4 CIDR에서 클라이언트 IP 주소를 할당할 IP 주소 범위를 지정한다.

④ 서버 인증서 ARN에 서버에서 사용할 TLS 인증서의 ARN을 지정한다. 클라이언트는 서버 인증서를 사용하여 연결할 Client VPN 엔트포인트를 인증한다.

⑤ VPC와 보안 그룹을 선택한다.

⑥ 태그를 지정하고 [클라이언트 VPN 엔드포인트 생성]을 클릭한다.

⑦ 생성이 되면 목록에 Pending-associate 상태로 조회되고, 나머지 설정이 완료되어야 Available 상태가 된다.

AWS Client VPN은

• AWS 리소스 및 온프레미스 네트워크의 리소스에 안전하게 액세스 할 수 있도록 하는 관리형 클라이언트 기반 VPN 서비스이다.
• Client VPN에서는 OpenVPN 기반 VPN 클라이언트를 사용하여 어떤 위치에서든 리소스에 액세스 할 수 있다.

Client VPN 시작하기

1. 서버와 클라이언트 인증서 및 키 생성

Client VPN이 인증서를 사용하여 클라이언트와 서버 간의 인증을 수행한다. 서버 인증서를 AWS Certificate Manager(ACM)에 업로드하고 Client VPN 엔트포인트를 생성할 때 지정하기 위해 인증서 및 키를 생성한다.

① EasyRSA 다운로드 (https://github.com/OpenVPN/easy-rsa/releases)에서 사용 중인 OS 버전에 해당하는 ZIP 파일을 다운로드한 후 압축을 푼다.

② 명령 프롬프트를 열고 EasyRSA-3.x 폴더가 추출된 위치로 이동한다.

③ 다음 명령으로 EasyRSA3 셸을 연다.

PS D:\EasyRSA-3.0.8> .\EasyRSA-Start.bat

Welcome to the EasyRSA 3 Shell for Windows.
Easy-RSA 3 is available under a GNU GPLv2 license.

Invoke './easyrsa' to call the program. Without commands, help is displayed.

EasyRSA Shell
#

④ 새 PKI 환경을 시작한다.

# ./easyrsa init-pki
path = D:/EasyRSA-3.0.8/pki/easy-rsa-7056.a47484/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpED7.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpED7.tmp
fd = 3

init-pki complete; you may now create a CA or requests.
Your newly created PKI dir is: D:/EasyRSA-3.0.8/pki

⑤ 아래 명령을 실행하고 Common Name을 지정한다.

# ./easyrsa build-ca nopass
Using SSL: openssl OpenSSL 1.1.0j  20 Nov 2018
path = D:/EasyRSA-3.0.8/pki/easy-rsa-17364.a27448/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8814.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8814.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-17364.a27448/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8A85.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8A85.tmp
fd = 3
Generating RSA private key, 2048 bit long modulus
........+++++
...........+++++
e is 65537 (0x010001)
path = D:/EasyRSA-3.0.8/pki/easy-rsa-17364.a27448/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8DD1.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp8DD1.tmp
fd = 3
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Common Name (eg: your user, host, or server name) [Easy-RSA CA]:bcheck-vpn

CA creation complete and you may now import and sign cert requests.
Your new CA certificate file for publishing is at:
D:/EasyRSA-3.0.8/pki/ca.crt

⑥ 서버 인증서 및 키를 생성한다.

# ./easyrsa build-server-full server nopass
Using SSL: openssl OpenSSL 1.1.0j  20 Nov 2018
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp6B85.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp6B85.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp6E44.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp6E44.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp70E4.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp70E4.tmp
fd = 3
Generating a RSA private key
..................................................+++++
....+++++
writing new private key to 'D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.a37600'
-----
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp89BB.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp89BB.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp991D.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp991D.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpA0BE.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpA0BE.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpA3FA.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmpA3FA.tmp
fd = 3
Using configuration from D:/EasyRSA-3.0.8/pki/easy-rsa-27984.a18696/tmp.a18692
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
commonName            :ASN.1 12:'server'
Certificate is to be certified until Aug  1 01:07:23 2024 GMT (825 days)

Write out database with 1 new entries
Data Base Updated

⑦ 클라이언트 인증서 및 키를 생성한다.

# ./easyrsa build-client-full client1.domain.tld nopass
Using SSL: openssl OpenSSL 1.1.0j  20 Nov 2018
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp15E9.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp15E9.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp18A8.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp18A8.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp1B39.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp1B39.tmp
fd = 3
Generating a RSA private key
.........................+++++
....................................................................+++++
writing new private key to 'D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.a14580'
-----
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3141.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3141.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3AA7.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3AA7.tmp
fd = 3
path = D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.XXXXXX
lpPathBuffer = C:\Users\KIMSOR~1\AppData\Local\Temp\
szTempName = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3D38.tmp
path = C:\Users\KIMSOR~1\AppData\Local\Temp\tmp3D38.tmp
fd = 3
Using configuration from D:/EasyRSA-3.0.8/pki/easy-rsa-30692.a37232/tmp.a20456
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
commonName            :ASN.1 12:'client1.domain.tld'
Certificate is to be certified until Aug  1 01:09:08 2024 GMT (825 days)

Write out database with 1 new entries
Data Base Updated

⑧ EasyRSA 셸을 종료한다.

# exit

⑨ 인증서 및 키 파일 정리

사용할 파일 목록은 아래와 같다.  편의를 위에 C:\bcheck-vpn 폴더를 생성하여 이동시킨다.

PS D:\EasyRSA-3.0.8> mkdir C:\bcheck-vpn

    Directory: C:\

Mode                 LastWriteTime         Length Name
----                 -------------         ------ ----
d----        2022-04-29 오전 10:21                bcheck-vpn

PS D:\EasyRSA-3.0.8> copy pki\ca.crt C:\bcheck-vpn
PS D:\EasyRSA-3.0.8> copy pki\issued\server.crt C:\bcheck-vpn
PS D:\EasyRSA-3.0.8> copy pki\private\server.key C:\bcheck-vpn
PS D:\EasyRSA-3.0.8> copy pki\issued\client1.domain.tld.crt C:\bcheck-vpn
PS D:\EasyRSA-3.0.8> copy pki\private\client1.domain.tld.key C:\bcheck-vpn
PS D:\EasyRSA-3.0.8> cd C:\bcheck-vpn
PS C:\bcheck-vpn>

⑩ 서버와 클라이언트 인증서 및 키를 ACM에 업로드한다. Client VPN 엔드포인트를 생성하려는 리전과 동일한 리전에 업로드해야 한다.

PS C:\bcheck-vpn> aws acm import-certificate --certificate fileb://server.crt --private-key fileb://server.key --certificate-chain fileb://ca.crt
{
    "CertificateArn": "arn:aws:acm:ap-northeast-2:160270626841:certificate/aeef8187-ddf6-4f2d-b265-86883eb18409"
}

PS C:\bcheck-vpn> aws acm import-certificate --certificate fileb://client1.domain.tld.crt --private-key fileb://client1.domain.tld.key --certificate-chain fileb://ca.crt
{
    "CertificateArn": "arn:aws:acm:ap-northeast-2:160270626841:certificate/e5d819da-734b-4327-9e9b-1b3512486f02"
}

⑪ Amazon ACM 콘솔에서 [인증서 나열]에서 생성한 서버와 클라이언트 인증서를 확인한다.
